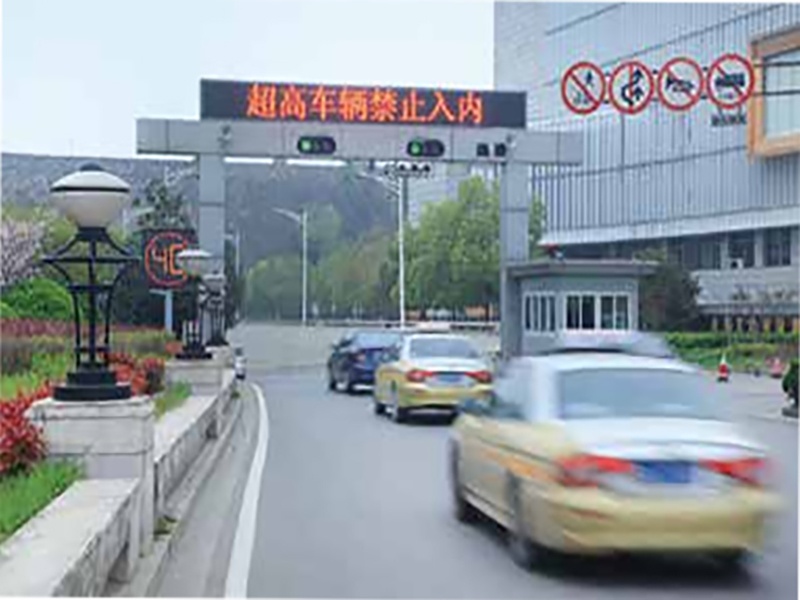

服務區信息顯示屏

服務區信息顯示屏

服務區信息顯示屏

產品參數

顯示面積為3.12m×4.16m。

? ☆點間距為8mm,采用表貼全彩顯示屏(2紅1綠1藍LED配比)。

? 顯示內容:可顯示公告標語、圖片、視頻。

? ☆顯示板每平方米亮度:≥5000cd。

? ☆服務區可變信息標志可進行全屏幕編輯。

可視距離:≥250米(靜態),≥210米(動態)。

亮度調節:32級自動/手動調節。

? 驅動模式:靜態恒流。

防護等級:IP65。

工作電壓:AC 380V±15%,50Hz±10%。

? ☆功耗:全屏點亮?xí)r功率≤1200W/平米。

   雷:內置B+C級防雷器。

   源:N+1備份。

? 箱體結構:機箱全密封,防曬、防水、防塵。

? 箱體材料:冷軋鋼板。

? 像素管具有防水、防塵、防腐蝕的野外型組件結構,采用靜恒流驅動方式,具有過流保護功能。

? 顯示單元采用多層次模塊化設計,個別點的故障不會引起連鎖反應。

? 箱體結構:機箱全密封,防曬、防水、防塵。

? 箱體材料:冷軋鋼板。

? 箱體顏色:510號藍灰色,施工圖聯合設計期間最終確定。

? ☆防護等級:IP65。

抗風速:40m/s。

? 維護方式:背后維護。

信息播放工作站通過DVI復用光端機(DVI端口+以太網端口)接入到信息發布屏控制器的DVI端口和以太網端口,自信息播放工作站下發的視頻、圖片和文字信息通過DVI端口傳輸,自LED信息屏返回信息播放工作站的數據信息通過以太網端口進行傳輸。信息發布屏控制器將視頻、圖片和文字信息進行轉換并發送到LED顯示屏進行顯示。亮度控制器根據顯示環境的亮度狀況控制顯示屏的顯示亮度,各種檢測數據及報警信息由監測單元采集匯總后由控制器通過以太網端口回傳至信息播放工作站。

服務區信息發布屏控制器裝于顯示部分的箱體內??刂破鞑捎脝伟逶O(shè)計,盒式結構。控制器通過數據線連接到顯示屏,完成對顯示屏的控制和驅動。

? 控制器采用嵌入式工控機,嵌入式工控機滿足播放視頻、圖片和文字信息等使用需求。

? 控制器可實現遠程集中監視功能。

控制器光強檢測控制系統可以根據光線強弱和實際需要按64級自動調節LED的亮度,信息發布屏支持遠程手動調節顯示亮度。

? 控制器可對服務區可變信息標志進行日常自檢,監視其故障,并將故障信息傳送到監控中心。同時控制器能夠根據監控單元的信息對監控單元進行控制。

控制器存儲單元能夠存儲300條信息(包括文字信息和圖形)供操作員選擇,存儲內容可重新設定,可定義幾組信息以輪流方式進行顯示,每組信息的顯示時間可調。

? 顯示功能基于播放表格式,分為清屏(全黑)、靜止顯示、左移、右移、上移、下移、橫百葉窗、豎百葉窗、閃爍、 全亮、隨機等。

? 在電源故障、無顯示內容時,顯示屏為全黑,無任何亮點。

對監控分中心顯示指令的響應時間1秒。

控制器收集的故障信息,當失控率達到10%,或者顯示屏內溫度過高時,或電源故障時顯示屏可自動關閉,向上級中心發出故障信息。顯示屏關閉后為全黑,無任何亮點。

? 監控單元將采集到的箱體內各種信息發送到控制器,控制器收到監控計算機的開關電源指令,將指令發送到監控單元,對服務區可變信息標志電源進行自動開關控制。

箱體采用冷軋鋼板材料制作,冷軋鋼板材料應具有較強的抗沖擊、抗彎能力,箱體與立柱連接部位應采用襯板或加強筋等方式,以增加抗拉抗彎強度。供貨商須保證其產品在40m/s的風速下,箱體不變形。

箱體須采用雙層結構,內箱體采用全封閉方式,具有良好的散熱性,外箱體應具有完整的框架結構。符合IP65防護等級。

? 箱體的設計須采用后背門方式,以便做到背面維修。

? 箱體不能自燃或助燃。

? 箱體外殼業主確定顏色,箱體及連接件防護層色澤須均勻、無劃傷、無裂痕、無裸露基體等缺陷,供貨商應保證箱體在野外使用時不出現油漆脫落、龜裂等情況。

? 箱體出線孔開口合適、切口整齊,出線管與箱體連接密封良好;箱內接線整齊,回路編號清楚,走線橫平豎直,符合工藝和視覺美學要求。

? 機箱門在關閉時,須密封并可以鎖定。門鎖須具有防盜、防破壞能力。

箱體須具有防腐、防銹、防水、防塵的功能,防護等級符合GB4208-84中IP65標準。

? 箱體內須預留安放調制解調器的基座或插槽、電源插座、供電接線柱,并留有一個電源插座以供維修之用,供電電纜接線柱的予留量不得少于進線接線柱的數量。

? 超節能可變信息標志控制器須安裝在顯示屏內外箱體的夾層中間。

? 焊接工藝應符合國家相關規范,焊縫應飽滿,焊渣清理干凈,焊面光滑。
