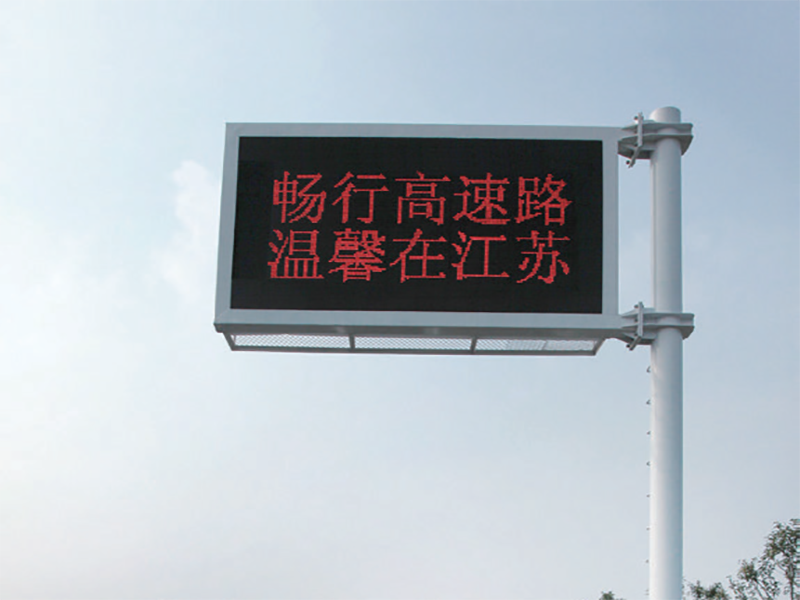

被交道懸臂式可變信息標志(1.92m*3.84m)
被交道懸臂式可變信息標志(1.92m*3.84m)
產品參數
(1)功能要求
? 觀察者(正常人,矯正視力1.0以上)在環境照度大于5000lx的晴天、太陽光正射標志面的條件下,在規定的視認角內能正確認讀標志內容的最大距離(靜態視認距離)≥250m。
? 當車輛以120km/h的速度行駛時,在環境照度大于5000lx的晴天、太陽光正射標志面的條件下,觀察者(正常人,矯正視力1.0以上)能夠正確認讀標志內容的最大距離(動態視認距離)≥210m。
? 接受監控室實時編輯的各種控制指令,直接驅動顯示屏發布各種誘導信息。支持節目單輪番顯示方式,輪番周期可從監控室設定,并與節目單一同下發執行和顯示。
? 至少須顯示GB2312指定的全部漢字和數字字符及簡單圖形,顯示內容應在上述最大動態和靜態視認距離內清晰可認,并且能控制全亮與全滅。
? 可變信息標志可進行全屏幕編輯。顯示屏上的字符或圖案的結構尺寸符合GB 5768的要求。主要用于顯示漢字、英文字符、阿拉伯?dāng)?shù)字、特殊符號、圖形等,控制器內裝有一、二級簡體字庫,具有宋、楷、黑、仿宋、隸書五種以上字體,其字體、粗細、漢字間隔、漢字在屏上的位置均可調。文字、圖形均具備閃爍、移動功能,閃爍、移動的頻率和速度可調。
? 出字方式有:清屏(全黑)、靜止顯示、左移、右移、上移、下移、橫百頁窗、豎百頁窗、閃爍、全亮、隨機等。
? 各種圖形顯示,高度和寬度為1.0m。一次只顯示一個圖形。
? 無顯示內容時,顯示屏須為全黑,無任何亮點。
? 在監控室可以遠程開啟或關閉超節能可變信息標志。
? 可變信息標志須保證大型卡車司機及小汽車司機均能容易辨認,半功率角≥30°,不易損壞,能抵御40m/s的風速。
? 可變信息標志應具有手動或自動64級調光功能,優先級從高到低為:手動→程序→自動。
? 可變信息標志須設置自檢功能,檢測顯示單元的工作狀態、亮度、通信接口的通信性能以及其它工作單元的狀態。
? 可變信息控制面板須具有操作按鈕、工作狀態指示燈和液晶顯示器。通過操作按鈕,能夠查詢控制器當前時間、當前顯示內容和故障信息,并在工作狀態指示燈和液晶顯示器顯示。
? 可變信息標志整體產品的MTBF≥10000小時。
(2)主要器件要求
1)發光元素技術要求
? 像素管由多粒直徑為5mm的LED元件組成,全彩模塊配比為2紅1綠1藍。紅色LED管采用管芯原廠封裝鋁、銦、鎵、磷四元素管;純綠色LED管采用管芯原廠封裝管。
? LED管在額定電流時的波長:紅色波長620-630nm;純綠色波長515-525nm;蘭色波長460-475nm。組合發光像素的年失控率應≤1‰。
? 像素管須采用防水、防塵、防腐蝕的野外型組件。
2)可變信息標志控制器技術要求
? 控制器采用嵌入式工控機。
? 控制器具有內部集成可選的短信模塊,能適應短信發送的通信協議,可選實現遠程集中監視功能。
? 控制器MCU要求采用ARM系列化功耗工業級處理器,主頻不低于400MHZ,內存不小于64M字節。
? 控制器的存儲部分,采用Flash技術,容量≥128M字節。不得采用機械式硬盤。
? 控制器光強檢測控制部分,系統中加入了感光器,可以根據光線強弱和實際需要按64級自動調節LED的亮度。
? 用于接收監控中心工作站發送來的屏體亮度控制代碼和各類交通顯示信息,并將其合成屏體顯示所需的各類控制信號,輸出至LED像素點陣驅動電路,將交通信息以相應的亮度顯示在可變信息標志上。
? 控制器通過監控單元對可變信息標志的工作狀態進行數據采集(環境溫度、通信情況、供電電源及門開關的工作狀態等),在系統控制器的控制下回送至監控中心,達到遠程監控的目的。
? 可變信息標志控制器中的MCU通過串行接口和以太網接口接收由監控中心送來的顯示信息和控制信息并進行處理,轉換成帶亮度信息的數據寫入顯示用雙口RAM系統,在線可編程器件組成的掃描信號發生器將顯示RAM的內容讀出,合成門架屏顯示所需的各個控制信號,一并送入到可變信息標志的每個顯示單元。
? 控制器可對可變信息標志進行日常自檢,監視其故障,并將故障信息傳送到監控中心。同時控制器能夠根據監控單元的信息對監控單元進行控制。
? 控制器可以接收監控計算機發送的亮度等級信號,經過數據轉換對亮度進行控制。也可以根據室外環境的亮度自動控制顯示屏的顯示亮度或手動調節。
? 能夠確認貯存在微處理器中的“非正常數據”,送至監控中心監控工作站的報警和故障信息。
? 控制器存儲單元能夠存儲300條信息(包括文字信息和圖形)供操作員選擇,存儲內容可重新設定,可定義幾組信息以輪流方式進行顯示,每組信息的顯示時間可調。
? 根據要求支持各種字體(如宋體、中宋、楷體、黑體等),支持各種顯示方式(如靜止顯示,上移,下移,左移,右移,橫百葉窗,豎百葉窗和閃爍等)。
? 根據要求能夠與相應控制中心軟件接口(須提供通信協議)。
? 控制器收集的故障信息,當失控率達到10%,或者顯示屏內溫度過高時,或電源故障時顯示屏可自動關閉,并向中心發出故障信息。顯示屏關閉后為全黑,無任何亮點。
3)監控單元
? 監控單元固定于顯示屏機箱內,通過100M網線與控制器相連,數據以網絡幀傳輸。
? 監控單元將采集到的箱體內各種信息發送到控制器,控制器收到監控計算機的開關電源指令,把該指令發送到監控單元,對可變信息標志電源進行自動開關控制。
? 控制器將收到的來自監控單元的信息進行處理,將有關數據發送到監控計算機。同時控制器能夠根據監控單元的信息對監控單元進行控制。
? 一塊監控單元板可控制多個機箱,監控單元可對可變信息標志各單元顯示機箱的溫度、機箱內電源狀態、門開關、LED故障信息等的工作狀況進行實時數據采集并傳送至控制器。
? 監控單元能夠收到控制器的返回信息以進行下一步處理。
4)開關電源
? 可變信息標志的驅動系統和控制系統的工作電源均采用n+1高可靠容錯的開關電源系統。
? 采用200W~250W-5V開關電源,電源效率達85%,PFC>0.9。
? 開關電源采用大功率散熱片散熱,不得采用帶風扇開關電源,以適應高速公路多塵土、多震動等惡略環境。
(3)主要技術參數
? 被交道懸臂式可變信息標志顯示尺寸:1.92m×3.84m;解釋度:96×192;點間距:20mm。
? LED配置:全彩模組配比為2紅1綠1藍。
? ☆像素管由多粒直徑為5mm的LED元件組成,全彩模塊配比為2紅1綠1藍。紅色LED管采用管芯原廠封裝高亮度鋁、銦、鎵、磷四元素管;純綠色LED管采用管芯原廠封裝高亮度管。
? LED管在額定電流時的波長:紅色波長620-630nm;純綠色波長515-525nm;蘭色波長460-475nm;紅色單管亮度為≥4500mcd,純綠色單管亮度為≥15000mcd。
? 像素管須采用防水、防塵、防腐蝕的野外型組件。
? ☆發光亮度:≥8000cd/㎡。
? ☆交流功耗:全屏點亮,亮度≥8000cd/㎡時的平均功率為:≤150W/m2。
? 視認角:≥70°。
? ☆控制器:嵌入式工控機??刂破髯詭в|摸液晶屏,可顯示出控制器的工作狀態,通過按鍵可進行簡單的控制操作。
? 通信接口:1個RS-232、1個RS-485、1個TCP/IP。
? 亮度調節:手動/自動64級。
? 顯示內容:全屏編輯、漢字、英文字符、阿拉伯?dāng)?shù)字、特殊符號、圖形等;
? 設備的平均無故障時間:≥10000h。
? 失控率:≤1‰(離散型)。
? 傳輸方式:異步、半雙工、以太網,內容不壓縮。
? 傳輸速率:2.4kbps~115.2kbps可調或100M以太網。
? 可視距離:靜態視認距離≥250m;動態視認距離≥210m(車速120km/h);
? LED采用恒電流驅動,具有過流保護功能。
? 箱體結構:機箱全密封,防曬、防水、防塵。
? 防護等級:IP65。
? 抗風速:40m/s。
? 維護方式:背后維護。
